13726479594
当前位置:首页 » 产品展示 » 无卤锡膏 » 高温无卤无铅锡膏YT-685 Sn99Ag0.3Cu0.7
高温无卤无铅锡膏YT-685  Sn99Ag0.3Cu0.7
   【上一个 】 【 下一个
产品名称:高温无卤无铅锡膏YT-685 Sn99Ag0.3Cu0.7
合金成份:Sn99Ag0.3Cu0.7
产品熔点:227℃
颗粒度:25-45μm/20-38μm

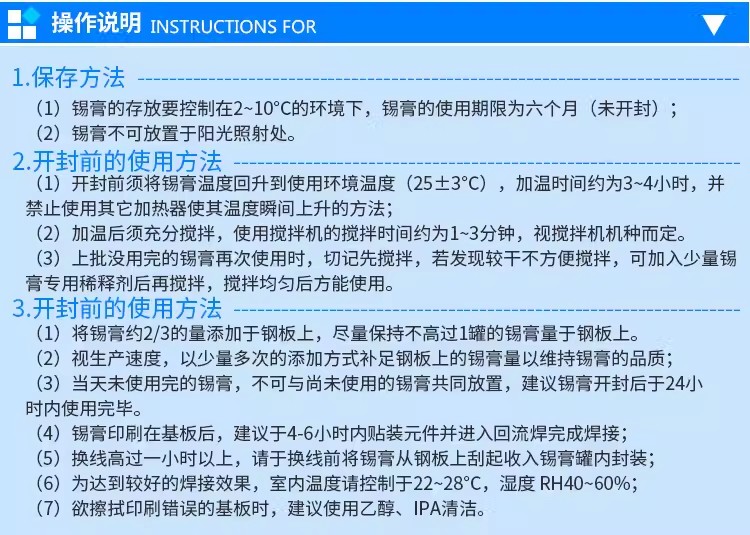

存储说明:高温无卤锡膏在2-10℃环境下储存期限为6个月,使用前需常温下回温2-4小时以上方可开启,以防止受潮产生锡珠,然后搅拌均匀即可使用。
适用范围:所有使用锡膏的电子产品(前提是元器件和板材耐高温)。

高温无卤锡膏特性

高温零卤素锡膏,由球形焊料和日本进口高性能活性剂、触变剂、研制而成,具有优越的焊接性和稳定的印刷性,完全符合欧盟RoHS和无卤素指令,此款锡膏产品有如下特性:
1、零卤素,绝对符合环保要求;
2、卓越的焊接性能,上锡效果佳;
3、保湿性好,可长时间在钢网上连续印刷;
4、焊点光亮,松香残留物少,且为白色透明;
5、细单距产品焊接效果好。




高温无卤锡膏详细参数

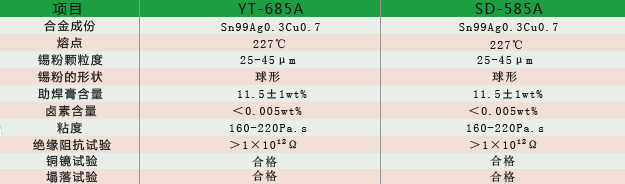

高温无卤锡膏——性能参数详细说明


高温无卤锡膏温度曲线图

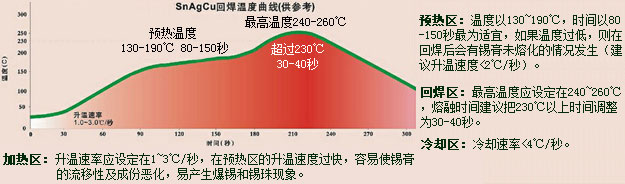

高温无卤锡膏——回流焊温度曲线图

说明:回流焊曲线由锡膏的合金熔点和元件热传导性决定,上图是YOSHIDA(吉田公司)高温无卤锡膏在实际应用中具有较好效果的建议回流焊曲线图。


高温无卤锡膏——安全知识

锡膏的锡粉具有毒性,此外无其他有毒物质;回焊过程中会产生蒸汽,作业时应该注意空气通风,避免吸入体内。





邮 箱:jitian18@163.com
网 址:www.zgjitian.com
关于我们
产品展示
经典案例
新闻资讯
联系我们
版权所有©东莞市吉田焊接材料有限公司     企业邮箱   粤ICP备17159176号-2
